Goli provodnici
Goli provodnici su električni provodnici bez izolacije, najčešće izrađeni od bakra ili aluminijuma. Koriste se u elektroenergetskim sistemima za prenos i distribuciju električne energije, uglavnom u dalekovodima. Zbog odsustva izolacije, pogodni su za spoljašnju upotrebu, gde je dovoljan razmak između provodnika i drugih objekata kako bi se izbegle opasnosti od kratkog spoja. Njihova glavna prednost je ekonomičnost i jednostavno održavanje, dok je njihova upotreba ograničena na situacije gde su sigurnosni standardi zadovoljeni.
GOLI PROVODNICI

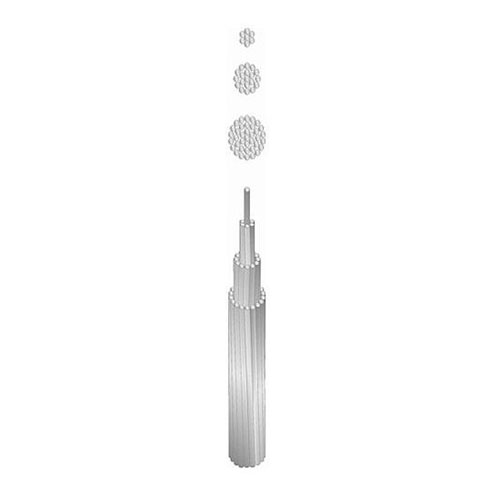

Al užad za nadzemne vodove (SRPS N.C1.302)
Konstrukcija: Al uže je konstrukcije od sedam ili više aluminijumskih žica (tvrdo-vučenih) prema SRPS N.C1.301 použenih u koncentričnim slojevima. Susedni slojevi imaju suprotne smerove použavanja, s tim da spoljni sloj ima desni smer.
|
Nazivni presek
|
Računski presek
|
Konstrukcija al
|
Prečnik užeta
|
Neto težina (približno)
|
Prekidna čvrstoća
|
|---|---|---|---|---|---|
|
mm²
|
mm²
|
n x d
|
mm
|
kg/km
|
kN
|
|
16
|
15.89
|
7 x 1,79
|
5.1
|
44
|
2,90
|
|
25
|
24.25
|
7 x 2,10
|
6.3
|
67
|
4,25
|
|
35
|
34.36
|
7 x 2,50
|
7.5
|
94
|
5,85
|
|
50
|
49.48
|
7 x 3,00
|
9.0
|
135
|
8,10
|
|
50
|
48.35
|
19 x 1,80
|
9.0
|
133
|
8,60
|
|
70
|
65.81
|
19 x 2,10
|
10.5
|
181
|
11,50
|
|
95
|
93.27
|
19 x 2,50
|
12.5
|
256
|
15,95
|
|
120
|
116.99
|
19 x 2,80
|
14.0
|
322
|
19,10
|
GOLI PROVODNICI

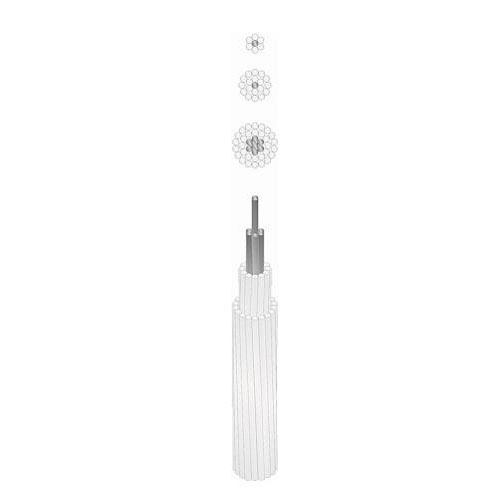

Al/Če užad za nadzemne vodove (SRPS EN 50182, SRPS N.C1.351)
Konstrukcija: Al/Fe uže je konstrukcije od sedam ili više žica použenih u koncentričnim slojevima. Jezgro užeta se sastoji od jedne ili više čeličnih pocinkovanih žica použenih u koncentričnim slojevima.
|
Površina
|
Konstrukcija
|
Prečnik užeta (mm)
|
Težina
|
Računska prekidna sila (kN)
|
Maksimalni otpor na 20°C (Ohm/km)
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Nazivni presek
|
Računski presek
|
Konstrukcija Al
|
Broj slojeva
|
Konstrukcija Če
|
|
Težina Al (kg/km)
|
Težina Če (kg/km)
|
Netto (kg/km)
|
|
|
|||
|
Al/Če užad (mm²)
|
Odnos preseka (Al/Če)
|
Al (mm²)
|
Če (mm²)
|
Ukupni (mm²)
|
|||||||||
|
16/2,5
|
6
|
15,3
|
2,5
|
17,8
|
6 x 1,80
|
1
|
1 x 1,80
|
5,4
|
41,8
|
19,9
|
61,6
|
5,80
|
1,8769
|
|
25/4
|
6
|
23,9
|
3,9
|
27,8
|
6 x 2,25
|
1
|
1 x 2,25
|
6,8
|
65,4
|
31,0
|
96,3
|
8,35
|
1,2012
|
|
35/6
|
6
|
34,4
|
5,7
|
40,1
|
6 x 2,70
|
1
|
1 x 2,70
|
8,1
|
94,2
|
44,7
|
138,7
|
12,37
|
0,8342
|
|
50/8
|
6
|
48,3
|
8,0
|
56,3
|
6 x 3,20
|
1
|
1 x 3,20
|
9,6
|
132,2
|
62,7
|
194,8
|
16,81
|
0,5939
|
|
70/12
|
6
|
69,9
|
11,4
|
81,3
|
26 x 1,85
|
2
|
7 x 1,44
|
11,7
|
194
|
90
|
282,2
|
26,27
|
0,4132
|
|
95/15
|
6
|
94,4
|
15,3
|
109,7
|
26 x 2,15
|
2
|
7 x 1,67
|
13,6
|
263
|
121
|
380,6
|
34,93
|
0,3060
|
|
150/25
|
6
|
148,9
|
24,2
|
173,1
|
26 x 2,70
|
2
|
7 x 2,10
|
17,1
|
402
|
189
|
600,8
|
53,67
|
0,1940
|
|
240/40
|
6
|
243,1
|
39,5
|
282,5
|
26 x 3,45
|
2
|
7 x 2,68
|
21,8
|
657
|
307,3
|
980,1
|
82,12
|
0,1188
|
|
360/57
|
6
|
360,2
|
56,3
|
416,5
|
26 x 4,20
|
2
|
7 x 3,20
|
26,4
|
973,6
|
438
|
1442
|
121,76
|
0,08014
|
|
490/65
|
7,7
|
490,3
|
63,6
|
553,9
|
54 x 3,40
|
3
|
7 x 3,40
|
30,6
|
1325,3
|
495
|
1852,9
|
150,81
|
0,0590
|
GOLI PROVODNICI

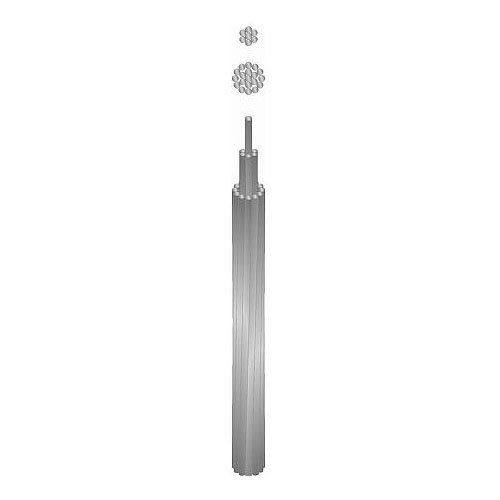

Čelična pocinkovana užad za nadzemne vodove (SRPS N.C1.702)
Konstrukcija: Čelično uže je konstrukcije od sedam ili više čeličnih žica prema SRPS N.C1.701 použenih u koncentričnim slojevima. Susedni slojevi imaju suprotne smerove použavanja, s tim da spoljni sloj ima desni smer. Koristi se kao gromobranska zaštita.
|
Nazivni presek
|
Računski presek
|
Konstrukcija če
|
Prečnik užeta
|
Neto težina (približno)
|
Prekidna čvrstoća
|
|---|---|---|---|---|---|
|
mm²
|
mm²
|
n x d
|
mm
|
kg/km
|
kN
|
|
16
|
15.89
|
7 x 1,70
|
5.1
|
126
|
18,75
|
|
25
|
24.25
|
7 x 2,10
|
6.3
|
192
|
30,80
|
|
35
|
34.36
|
7 x 2,50
|
7.5
|
272
|
43,75
|
|
50
|
49.48
|
7 x 3,00
|
9.0
|
391
|
63,00
|
|
50
|
48.35
|
19 x 1,80
|
9.0
|
384
|
61,55
|
|
70
|
65.81
|
19 x 2,10
|
10.5
|
523
|
83,80
|
|
95
|
93.27
|
19 x 2,50
|
12.5
|
741
|
118,75
|
|
120
|
116.99
|
19 x 2,80
|
14.0
|
929
|
148,95
|
GOLI PROVODNICI

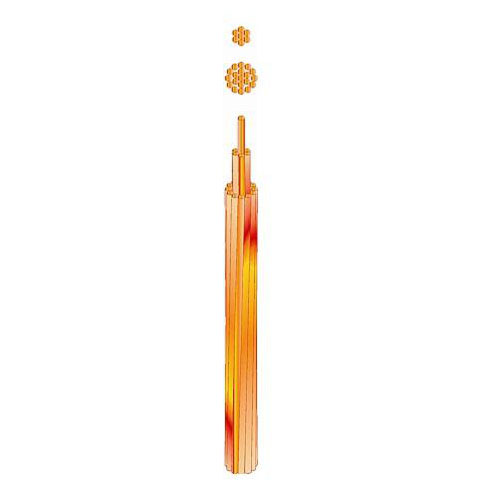

Cu užad za nadzemne vodove (DIN 48 201 Teil 1)
Konstrukcija: Cu uže je konstrukcije od sedam ili više bakarnih žica (meko-vučenih ili tvrdo-vučenih) prema DIN48 200 poučenih u koncentričnim slojevima.
|
Nazivni presek
|
Računski presek
|
Konstrukcija Cu
|
Prečnik užeta
|
Neto težina (približno)
|
Prekidna čvrstoća
|
|---|---|---|---|---|---|
|
mm²
|
mm²
|
n x d
|
mm
|
kg/km
|
kN
|
|
10
|
10,02
|
7 x 1,35
|
4.1
|
90
|
4,02
|
|
16
|
15,89
|
7 x 1,70
|
5,1
|
143
|
6,37
|
|
25
|
24,25
|
7 x 2,10
|
6,3
|
218
|
9,72
|
|
35
|
34,36
|
7 x 2,50
|
7,5
|
310
|
13,77
|
|
50
|
49,48
|
7 x 3,00
|
9,0
|
446
|
19,84
|
|
50
|
48,35
|
19 x 1,80
|
9,0
|
437
|
19,38
|
|
70
|
65,81
|
19 x 2,10
|
10,5
|
596
|
26,38
|
|
95
|
93,27
|
19 x 2,50
|
12,5
|
845
|
37,39
|
|
120
|
147,11
|
37 x 2,25
|
15,8
|
1337
|
58,98
|
|
150
|
147,11
|
37 x 2,25
|
15,8
|
1337
|
58,98
|
|
185
|
181,62
|
37 x 2,50
|
17,5
|
1649
|
72,81
|
|
240
|
242,54
|
61 x 2,25
|
20,3
|
2209
|
97,23
|
|
300
|
299,43
|
61 x 2,50
|
22,5
|
2725
|
120,04
|
